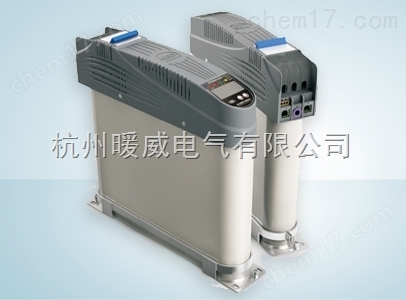

PCK720抗諧波型智能電容器是以△型或Y型低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感器技術、微型網絡技術和電器制造技術等技術成果，實現智能化低壓無功補償功能，能方便地實現過零投切、保護、測量、信號指示、聯機等系列功能，是低壓無功自動補償濾波技術的重大突破。

產品主要應用于有諧波場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串接7％電抗器的產品使用于主要諧波為5次及以上的電氣環境，串接14％電抗器的產品使用于主要諧波為3次的電氣環境。

基本功能

◆抗諧波濾波功能

有效的抑制諧波和涌流，對諧波形成低阻抗通路。防止電容器過載、絕緣介質的老化、自愈性能下降、使用壽命降低。

◆過零投切功能

采用電磁式過零投切開關，能準確的在電壓為零時投入，電流為零時切除，投切涌流小。

◆分相補償功能

分相補償型產品，各相電容可以分別投切，適用于三相負荷不平衡的場合，提高了無功補償的精確度。

◆測量功能

配電電壓、電流、無功功率、功率因數測量；CT相位與變比自動測量、校正；各臺電容器內部電流、內部溫度測量。

◆保護功能

掉電速切，過流保護；電容器過壓、欠壓及缺相保護；電容器過溫保護，當電容器溫度超過65度，電容器整機退運保護，提高使用壽命，確保系統安全運行。

◆信號功能

電容器投切狀態、過欠補狀態、過欠壓狀態信號；保護動作類型、自診斷故障類型信號。

◆通信功能

電容器和控制器之間采用RS-485通信連接，便于大量采樣數據上傳及與外設監控終端進行信息交換，構成系統工作。

◆聯機功能

具備網絡通信和無線網絡通信功能。

◆智能組網

可自動檢測及跟蹤系統無功的變化，自動投切電容器組。容量相同的電容器按循環投切原則，容量不同的電容器按適補原則投切。電容器先投先退、先退先投；電容器運行溫度低的先投，運行溫度高的先退；補償工況恒定時，電容器每十五分鐘循環投切，避免單只電容器長時間投運。

◆故障自診斷功能

電容器智能控制元件能對本體各項運行參數進行自診斷，一旦出現自檢故障，整機快速響應，退出運行。

技術參數

◆工作環境

溫度：-10～55℃；（特殊環境溫度需定制）

相對濕度：40℃，20～90%；

海拔高度：≤2000m；（特殊海拔需定制）

◆電源條件

額定電壓：380V AC；

電壓偏差：±20%；

電流波形：電流諧波≤40%；

電壓波形：正弦波，總畸變率≤5%；

工頻頻率：48.5～51.5Hz；

功率消耗：＜3W（切除電容器時）

＜4W（投入電容器時)；

◆電氣安全

電氣間隙與爬電距離、介電性能、短時耐受強度和短路保護功能、安全防護均符合中華人民共和國電力行業標準DL/T842-2003《低壓并聯電容器裝置使用技術條件》、GB/T15576-2008《低壓無功功率靜態補償裝置總技術條件》中相應條款要求。

◆保護誤差

電壓：≤±0.5%(70%Un～130%Un)；

電流：≤±0.5%(5%In～120%In)；

溫度：±1℃；

◆測量誤差

電壓：≤±0.5%(70%Un～130%Un)；

電流：≤±0.5%(4%In～120%In)；

無功功率：≤±2%；

功率因數：±0.02(4%In～120%In)；

溫度：±1℃；

◆無功補償參數

無功補償誤差：≤zui小電容器容量的±5%；

電容器投切間隔：5-185S可調

無功容量：（三相式）單臺≤40kvar

（分相式）單臺≤30kvar

狀態顯示器：zui多40臺聯機工作；

控制器：zui多48臺聯機工作；

靈敏度：200mA
