高速高精度通用型直流電子負載產品特點

? 150-10kW/120-800V/15-500A

? CV/CC/CR/CW模式

? 遠端量測功能

? 可達0.1mV/0.01mA高分辨率

? 動態模式高達25KHz

? 可調電流上升速度.0001A/us~2.5A/us

? 電壓、電流測量速度高達50KHz

? 短路功能，動態測試功能

? CR-LED功能

? 過電壓、過電流、過功率、過熱、反極性保護

? 記憶容量100組

? 斷電保持記憶功能

? 外部模擬量控制

? 標配RS232/USB/GPIB接口

? 支持VISA,USBTMC,SACPI通訊協議

? 可通過計算機進行軟件監控

    規格參數：

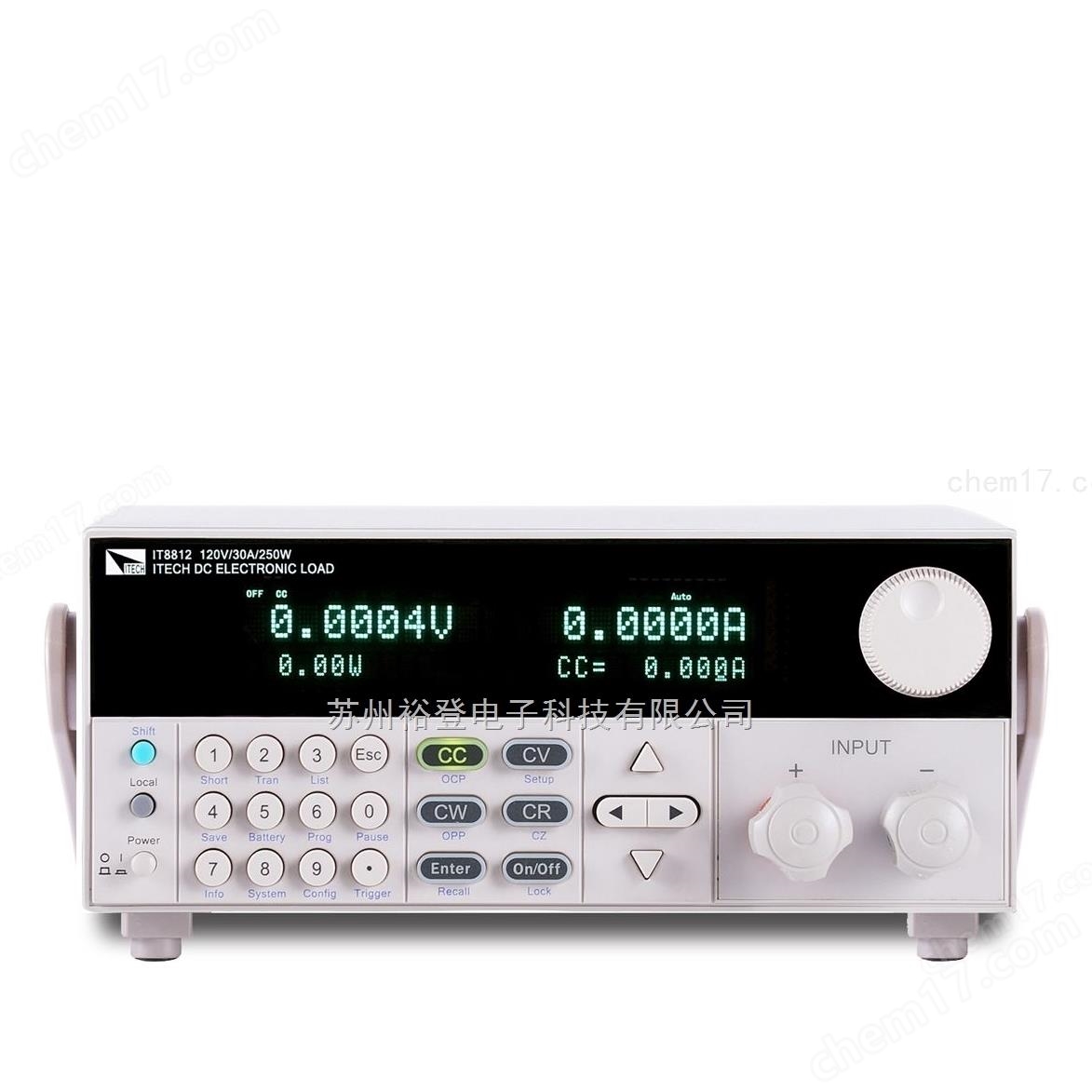

IT8814B    高速高精度通用型直流電子負載

工作模式

IT8800系列電子負載的工作模式有CC/CV/CW/CR,讓您輕松模擬各種特性的負載,大大節約您的成本。支持過點壓,過電流,過功率,過溫度,反極性保護,并且可以設置電壓電流,功率的保護點,各種情況下會聲音提示并且切斷電路,讓您的測試更安全。

自動測試功能

IT8800的自動測試功能十分強大,她可以模擬多種測試。總共可以編輯10個測試文件,還可以選擇一個測試文件和另外一個測試文件連接,另外還可以選擇測試停止的條件,可調節的電流上升下降速度可以讓自動測試模擬各種測試波形。

OCP/OPP測試

OCP/OPP主要應用于鋰電保護板,電源模塊的過電流和過功率點測試,通過內建的OCP和OPP功能,用戶可以設定內建的OCP城市設定初始電流、截止電流、步階電流以及每一階電流的持續時間等參數進行測試,IT8800系列可自動抓取OCP點,由這項自動快速的功能,使用者可用于設計驗證和生產線系統上節省很多的驗證時間。

便捷的面板操作

IT8800系列電子負載面板操作十分方便,自帶快捷按鍵:短路測試、動態測試、list測試、數據存儲、數據調用、電池測試、自動測試、測試停止和測試觸發,過電流和過功率也可以直接設置。

支持兩種帶載模式

IT8800系列電子負載支持帶載電壓的設置,并且提供兩種模式，當選擇living,表示工作跟隨狀態,當選擇latch,表示工作帶載點鎖存待載狀態,滿足您不同的測試需求。

遠端量測功能

IT8800系列電子負載在CC/CV/CR/CW模式下,當負載消耗較大電流的時候,就會在被測儀器到負載端子的連接線產生較大壓降。為了保證量測進度,負載在后面板提供了一個遠程量測端子,用戶可以用該端子來補償?shù)骄€上損失的壓降。為了避免負載輸入導線過長儀器的壓降,遠程測試允許直接在輸入端子源上測量以提高測量精度。
