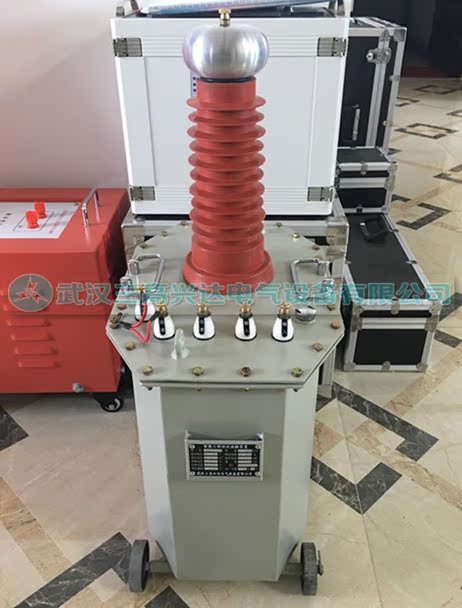

50KV3KVA油浸式試驗變壓器是我公司在原TDM型試驗變壓器的基礎上改進的換代產品。50KV3KVA油浸式試驗變壓器與傳統的試驗變壓器相比較,產品具有如下特點:
1、絕緣結構方面,根據變壓器油“距離效應”原理,采用多層次絕緣,把變壓器內的內絕緣分割成多路油道,從而提高絕緣程度,縮小了體積。
2、解決了TDM系列變壓器的滲漏油問題,由于TDM系列變壓器無儲油器,所以當氣溫過高時,油膨脹后從油咀滲漏出來,而該系列產品將注油孔設在套管頂部,套管中油與器身中油相通。所以該套管除具有裝硅堆.短路桿和串激桿等功用外,還相當于變壓器儲油器。
3、本系列產品采用金屬固定引線和均壓,從而消除了放電現象。
4、漬箱結構緊湊,外觀新穎,體積小.重量輕。
5、鐵芯為單框芯式,使用DQ型,0.30mm冷軋取向硅鋼片疊成,用新的特殊材料予以緊固,取代了傳統的穿芯螺桿。線圈為同心圓筒.多層塔式結構。
主要技術指標:
1、輸入電壓 0-200V/0-400V
2、額定高壓 0-50kV
3、額定容量 0-3kVA
4、產品種類及型號
交流 WAYDJ-X/Y
交直流 WAYDJZ-X/Y
交流串激 WAYDJC-X/Y
交直流串激 WAYDJCZ-X/Y
