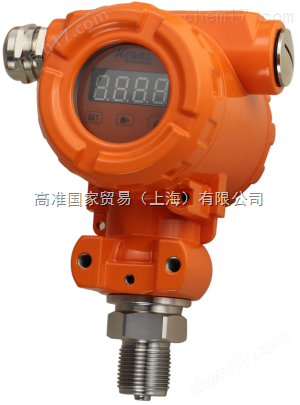

KAP40 德國*智能型壓力變送器/壓力變送器選項資料/ 壓力變送器選型樣本
參考價 | ¥ 19 |
訂貨量 | ≥1 |
具體成交價以合同協議為準
- 公司名稱 高準國家貿易(上海)有限公司
- 品牌
- 型號 KAP40
- 產地 德國
- 廠商性質 經銷商
- 更新時間 2016/8/5 13:23:39
- 訪問次數 499
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
特點
- ●測量范圍廣,全不銹鋼結構
- ●高亮度LED壓力現場顯示
- ●具有HART通訊協議或RS485通訊協議
應用
對316L不銹鋼無腐蝕的氣體、液體壓力測量
應用于石油、化工、冶金、電力、水文等工業過程現場
技術參數
量程范圍: | -1 to 0bar & 0 to 0.1bar & 0 to 1000bar |
允許過載: | 小于等于額定量程的1.5倍或1100bar(取zui小值) |
壓力類型: | 表壓、絕壓、密封參考壓型 |
精確度: | ±0.25%(0-100bar) ±0.5%(0-1000bar) |
*穩定性: | ±0.2%F.S/年 |
零點溫度漂移: | ±0.03%F.S/℃(≤1bar) |
±0.02%F.S/℃(>1bar) | |
±0.03%F.S/℃(≤1bar) | |
滿度溫度漂移: | ±0.02%F.S/℃(>1bar) |
工作溫度: | -20℃~80℃ |
儲存溫度: | -40℃~120℃ |
供電電源: | 24VDC 或220VAC |
輸出信號: | 4~20mA 0~10mA 1~5VDC 0~5VDC |
壓力接口: | M20×1.5&G1/2或用戶自選 |
顯示范圍: | -1999~9999 |
安裝方式: | 垂直軸向安裝 |
外殼材質: | 不銹鋼 |
膜片材質: | 316L |
O型密封圈: | 氟橡膠 |
絕緣電阻: | 100MΩ 100VDC |
外殼防護等級: | IP65 |
通訊協議 | HART&RS485 |
外形結構(單位:mm)
電氣接線圖
標準量程代碼表
標準量程 | 表壓代碼 | 絕壓代碼 | |||||||
-1…0bar | GB0 | / | |||||||
0…1bar | GB1 | AB1 | |||||||
0…2.5bar | GB2.5 | AB2.5 | |||||||
0…4bar | GB4 | AB4 | |||||||
0…6bar | GB6 | AB6 | |||||||
0…10bar | GB10 | AB10 | |||||||
0…20bar | GB20 | AB20 | |||||||
0…40bar | GB40 | AB40 | |||||||
0…60bar | GB60 | AB60 | |||||||
0…100bar | GB100 | AB100 | |||||||
0…160bar | GB160 | AB160 | |||||||
0…250bar | GB200 | AB200 | |||||||
0…400bar | GB400 | AB400 | |||||||
0…600bar | GB600 | AB600 | |||||||
0…1000bar | GB1000 | AB1000 |
標準量程代碼表
標準量程 | 表壓代碼 | 絕壓代碼 | |||||||
0…15psi | GP15 | AP15 | |||||||
0…50psi | GP50 | AP50 | |||||||
0…75psi | GP75 | AP75 | |||||||
0…100psi | GP100 | AP100 | |||||||
0…200psi | GP200 | AP200 | |||||||
0…300psi | GP300 | AP300 | |||||||
0…500psi | GP500 | AP500 | |||||||
0…750psi | GP750 | AP750 | |||||||
0…1000psi | GP1000 | AP1000 | |||||||
0…2000psi | GP2000 | AP2000 | |||||||
0…4000psi | GP4000 | AP4000 | |||||||
0…7000psi | GP7000 | AP7000 | |||||||
0…10000psi | GP10000 | AP10000 |
注:若所需量程不在標準列表中, 請在訂貨時注明,可按客戶要求標定。 例如所需量程:表壓0…25 bar ,可將量程代碼寫為GB25。
選型表
KAP40- | 智能壓力變送器 | ||||||||||||||||
測量范圍 | |||||||||||||||||
GB0 | 負壓-1 to 0bar | ||||||||||||||||
GB | 表壓(量程見量程代碼表此項為常規應用選型)(*) | ||||||||||||||||
AB | 絕壓(量程見量程代碼表) | ||||||||||||||||
供電電源 | |||||||||||||||||
D | 15~30VDC | ||||||||||||||||
過程連接(外螺紋) | |||||||||||||||||
M20 | M20×1.5 (*) | ||||||||||||||||
G12 | G1/2 | ||||||||||||||||
G14 | G1/4 | ||||||||||||||||
N12 | NPT1/2 | ||||||||||||||||
輸出信號類型 | |||||||||||||||||
M4 | 4~20mA(*) | ||||||||||||||||
M0 | 0~10mA | ||||||||||||||||
V0 | 0~5V | ||||||||||||||||
V1 | 1~5V | ||||||||||||||||
(特殊備選項)VARIO | |||||||||||||||||
/H | HART通訊協議 | ||||||||||||||||
/RS | RS485通訊協議 | ||||||||||||||||
KAP40- | GB | D | M20 | M4 | / | ←選型示例 | |||||||||||
備注:(*)為現貨或常備款。 |
