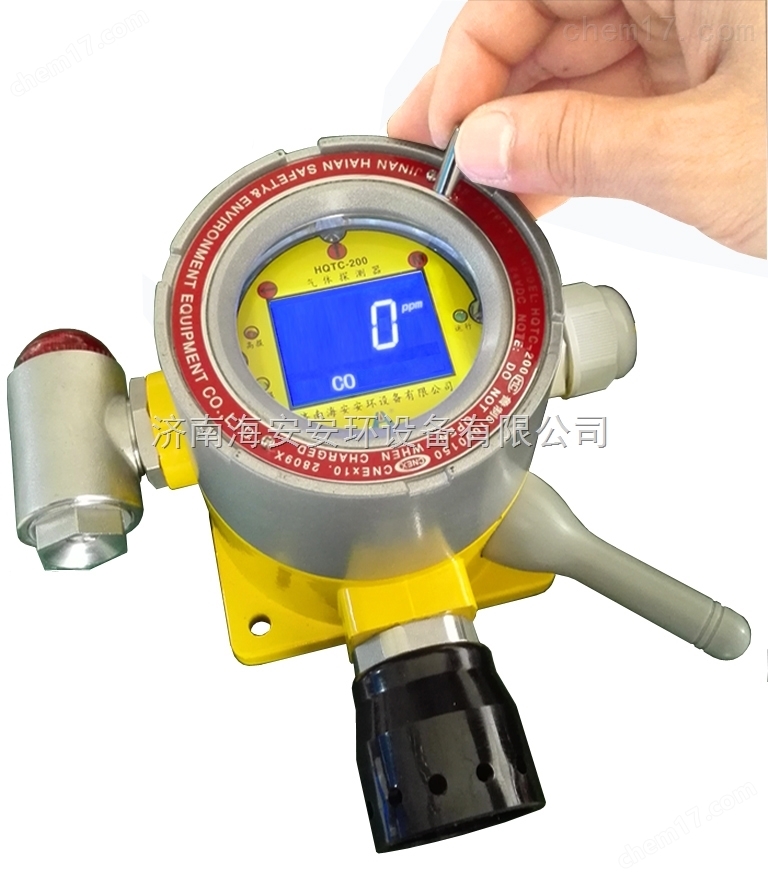

HQTC-200W型

無線智能氣體探測器

產品概況

HQTC-200W型無線智能氣體探測器是一款具有無線通訊功能的高精度智能化氣體探測器。無線通訊采用2.4G ZigBee 通訊協議，抗*力強，16 物理信道可選，65535 個網絡ID 可設，組網能力強、通訊可靠。

產品采用可靠的雙腔設計、磁棒調節方式，可將現場監測到的有毒有害及易燃易爆氣體濃度轉換成ZigBee 無線通訊協議信號傳輸給相關接收裝置，并同時具有標準4-20mA模擬信號及標準RS485 MODBUS數字信號輸出。產品具有現場不開蓋磁棒設置和調整、上位機或控制器遠程設置和調整、高亮背光數字LCD現場顯示、兩段現場聲光報警或干接點報警輸出等功能，是*標準智能化的氣體探測器。

HQTC-200W型智能數顯氣體探測器具有性能、運行穩定可靠、安裝維護方便、測量氣體種類齊全等特點，*地滿足了工業現場安全監測對設備高可靠性穩定運行和測量氣體種類多樣化的要求，可廣泛應用于石油、化工、冶金、 煉化、燃?xì)廨斉?、生化醫藥及水處理等行業。

技術特點

• 具有無線通訊功能，采用ZigBee 無線通訊協議，抗干擾和組網能力強
• 一體化ZigBee通訊天線，可靠耐用，可適應各種惡劣環境
• 同時具有標準4-20mA 電流信號輸出及標準RS485 MODBUS數字信號輸

出，兼容現有顯示報警控制單元或 DCS (集散控制系統)

• 高亮背光大屏幕LCD 數字顯示及三個LED狀態指示燈，直觀顯示氣體濃

度、類型、單位以及各種工作狀態等

• 儀器不開蓋磁棒調節實現現場零點及量程標定及調整維護
• 現場兩段聲光報警或干接點輸出，報警點全量程可調，現場磁棒實現報

警值設置

• 具有故障檢測及報警輸出功能
• 具有有線或無線上位機或控制器遠程設置功能，可實現所有設置和調整

操作

• 遠程及現場設置和調整維護不影響控制單元
• 內置EMI濾波器，抗EMI*力強
• 軟件及硬件雙看門狗設計，程序運行可靠
• 防爆雙腔設計機殼，電氣腔與外界*隔離，接線均在接線腔中實現，

無需打開機器外殼

探測器技術參數

• 檢測氣體：各種毒性氣體、可燃?xì)怏w（具體以產品銘牌及出廠標識為準）
• 檢測范圍：以產品銘牌及出廠標識為準
• 工作電流：

毒性氣體：小于50mA（三線制、不帶報警器）

                   小于150mA（三線制、報警器報警狀態）

可燃?xì)怏w：小于80mA（三線制、不帶報警器）-

                   小于200mA（三線制、報警器報警狀態）

• 工作電壓：24VDC（18-30VDC）
• 無線通訊輸出

通訊協議：ZigBee 無線通訊協議

通信頻段：2.4 GHz (2.4 GHz～2.485 GHz)

信道：16 個（0～0x0F）

網絡ID：0x0000～0xFFFE

傳輸距離：600m/200m（空曠環境）

• 模擬信號輸出：4～20 mA 線性電流輸出

                  2.0 mA 故障電流輸出

• 數字信號輸出：標準RS485 MODBUS數字信號
• 接線方式：ZigBee 無線通訊輸出兩線制（電源）

4～20 mA模擬信號輸出三線制

RS485 MODBUS數字信號輸出四線制

• 精度：±3%F.S.
• 顯示模式：帶背光LCD
• 顯示單位：ppm、%LEL、%VOL
• 工作環境溫度：-20～60℃（具體依據傳感器參數）
• 工作環境濕度：10～95%R.H.（無凝露）
• 防爆等級：Ex d IIC T6
• 殼體材料：鋁制防爆外殼
• 其他附件：不銹鋼
• 電纜接入口尺寸：M25X1.5或G3/4"
• 整機尺寸：(211×180×114)mm
• 防護等級：IP66
• 整機重量：約2.2kg
• 防爆合格證：CNEx16.0938X

聲光報警器技術參數

l       電源：DC24V

l       電流：<200mA

l       聲音：≥ 85dB

l       光強：2400-3500mcd

l       壽命：連續報警5小時以下，使用壽命大于5年

l       外殼材質：不銹鋼

l       頻率：1秒/次

l       報警方式：聲光報警

l       防爆等級：Ex d II CT6

l       防護等級：IP66

l       外形尺寸：38×76

l       接口尺寸：M25X1.5或G3/4"

l       重量：0.5kg

l       使用溫度：-20℃～70℃

l       環境濕度：10～95%R.H.
