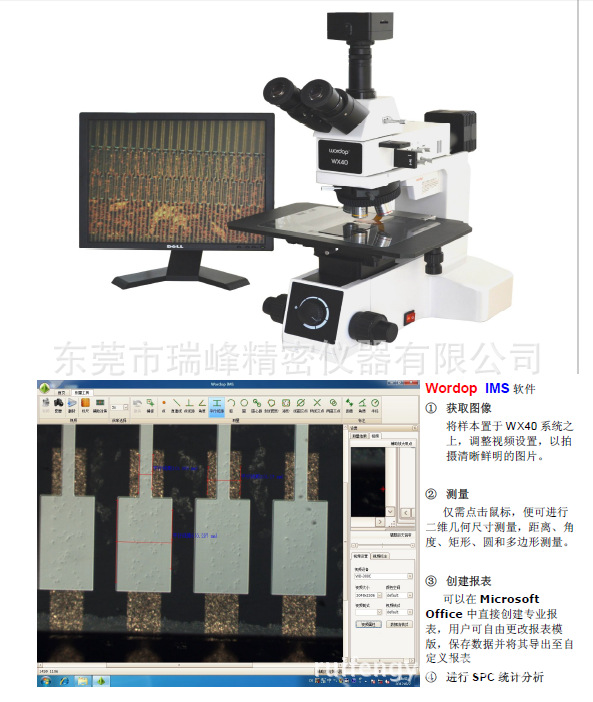

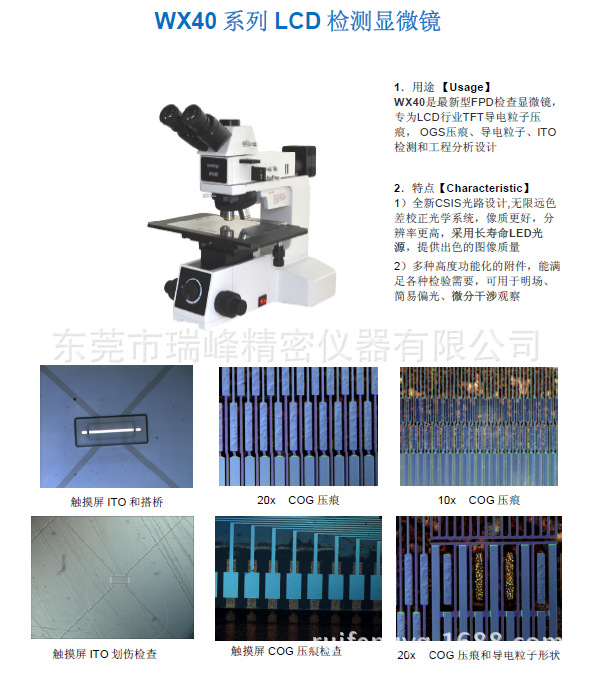

1、40+DIC 性能特點 l 用途 40是型FPD檢查顯微鏡，專為LCD行業TFT玻璃COG導電粒子壓痕檢查，以及6英寸及以下的集成電路硅片在線檢查和實驗室分析設計，具有成像清晰，工作距離長，使用便利，應用軟件豐富的特點，是一款性價比非常優秀的半導體及微電子工業與科研用顯微鏡，其微分干涉效果可與進口品牌相媲美。 l 特點 1）無限遠校正光學系統，光效率更高，采用長壽命LED光源，提供出色的圖像質量 2）多種高度功能化的附件，能滿足各種檢驗需要，可用于明場、簡易偏光、微分干涉觀察 |

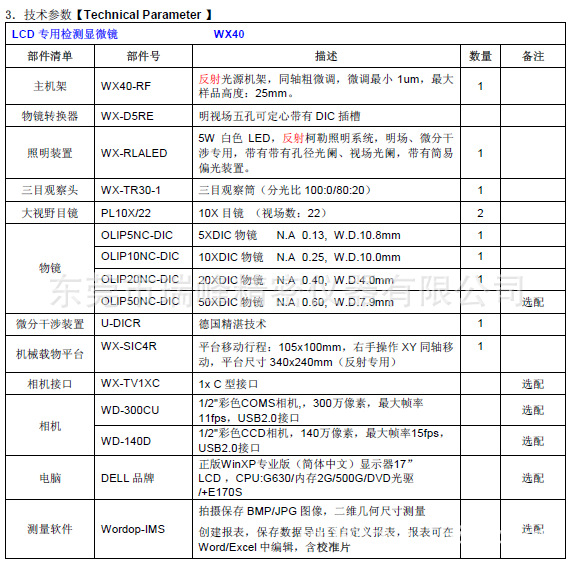

技術參數
配 置 | 參 數 |
光學系統 | 無限遠色差校正光學系統 |
觀察方法 | 明場/斜照明/偏振光/DIC |
觀察筒 | 30°鉸鏈式三目，分光比，雙目：三目=100：0或50：50 |
目 鏡 | PL10X/22平場高眼點目鏡 |
轉換器 | 5孔內傾式轉換器，帶DIC插槽 |
物 鏡 | 無限遠長工作距平場消色差金相物鏡5X LMPL5X /0.13 WD10.8mm |
無限遠長工作距平場消色差金相物鏡10X LMPL10X/0.25 WD10mm | |
無限遠長工作距平場消色差金相物鏡20X LMPL20X/0.40 WD4mm | |
無限遠長工作距平場半復消金相物鏡50X LMPLFL50X/0.60 WD7.9mm（選配） | |
無限遠長工作距平場半復消金相物鏡100X LMPLFL100X/0.80 WD2.1mm（選配） | |
調焦機構 | 粗微調同軸、粗調行程33mm，微調精度0.001，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，單路電源輸出 |
載物臺 | 4寸雙層機械移動平臺，行程105X105mm，帶金屬平板平臺，右手位X、Y移動手輪，配平臺接口 |
反射照明系統 | 帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片單顆大功率5W LED，白色，光強連續可調 |
偏光附件 | 檢偏鏡可360度旋轉，起偏鏡和檢偏鏡均可移出光路 |
CTV接口 | 1X（標配）、1/2X（選配） |
2、404RT
技術參數
配 置 | 參 數 |
光學系統 | 無限遠色差校正光學系統 |
觀察方法 | 明場/斜照明/偏振光/DIC/透射光 |
觀察筒 | 30°鉸鏈式三目，分光比，雙目：三目=100：0或50：50 |
目 鏡 | PL10X/22平場高眼點目鏡 |
轉換器 | 5孔內傾式轉換器，帶DIC插槽 |
物 鏡 | 無限遠長工作距平場消色差金相物鏡5X LMPL5X /0.15 WD10.8mm |
無限遠長工作距平場消色差金相物鏡10X LMPL10X/0.30 WD10mm | |
無限遠長工作距平場消色差金相物鏡20X LMPL20X/0.45 WD4mm | |
無限遠長工作距平場半復消金相物鏡50X LMPLFL50X/0.55 WD7.9mm | |
無限遠長工作距平場半復消金相物鏡100X LMPLFL100X/0.80 WD2.1mm（選配） | |
調焦機構 | 粗微調同軸、粗調行程33mm，微調精度0.001，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，雙路電源輸出 |
載物臺 | 4寸雙層機械移動平臺，行程105X105mm，帶金屬平板平臺，右手位X、Y移動手輪，配平臺接口 另可選配：6寸、8寸移動平臺 |
反射照明系統 | 帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片單顆大功率5W LED，白色，光強連續可調 |
透射照明系統 | 單顆大功率5W LED，白色，光強連續可調；N..A.0.5聚光鏡，帶可變也徑光闌 |
偏光附件 | 檢偏鏡可360度旋轉，起偏鏡和檢偏鏡均可移出光路 |
CTV接口 | 1X（標配）、1/2X（選配） |
3、40
技術參數
配 置 | 參 數 |
光學系統 | 無限遠色差校正光學系統 |
觀察方法 | 明場/斜照明/偏振光/DIC |
觀察筒 | 30°鉸鏈式三目，分光比，雙目：三目=100：0或50：50 |
目 鏡 | PL10X/22平場高眼點目鏡 |
轉換器 | 5孔內傾式轉換器，帶DIC插槽 |
物 鏡 | 無限遠長工作距平場消色差金相物鏡5X LMPL5X /0.15 WD10.8mm |
無限遠長工作距平場消色差金相物鏡10X LMPL10X/0.30 WD10mm | |
無限遠長工作距平場消色差金相物鏡20X LMPL20X/0.45 WD4mm | |
無限遠長工作距平場半復消金相物鏡50X LMPLFL50X/0.55 WD7.9mm | |
無限遠長工作距平場半復消金相物鏡100X LMPLFL100X/0.80 WD2.1mm（選配） | |
調焦機構 | 粗微調同軸、粗調行程33mm，微調精度0.001，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，單路電源輸出 |
載物臺 | 6寸三層機械移動平臺，行程158X158mm，玻璃工作臺，右手位X、Y移動手輪，帶離合器手柄，可快速移動 另可選配：6寸、8寸移動平臺 |
反射照明系統 | 帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片單顆大功率5W LED，白色，光強連續可調 |
偏光附件 | 檢偏鏡可360度旋轉，起偏鏡和檢偏鏡均可移出光路 |
CTV接口 | 1X（標配）、1/2X（選配） |
4、60
性能特點
l 采用無限遠色差校正光學系統
l 長工作距、明暗場兩用平場消色差物鏡，成像清晰、像面平坦
l 配備反射式柯拉照明系統，為不同倍率的物鏡提供均勻充足的照明
l 正像三通觀察筒，25°傾斜，*的提高了觀察的舒適性與操作的適應性
l 配備了6寸帶離合器的機械平臺200mmX200mm，行程158mmX158mm，可快速移動
l *人機學設計，高剛性鏡筒，“Y”型底座，調焦機構采用前置式操作控制，精微調同軸
l 光源采用寬電壓數字調光技術，具有光強調定與復位功能
l 可選配攝影攝像裝置、簡易偏光裝置、干涉濾光片、測微尺等附件，拓展應用領域
技術參數
配 置 | 參 數 |
光學系統 | 無限遠色差校正光學系統 |
觀察方法 | 明場/斜照明/偏振光/DIC |
觀察筒 | 正像觀察筒，25°鉸鏈式三目，分光比，雙目：三目=100：0或0：100 |
目 鏡 | PL10X/22平場高眼點目鏡 |
轉換器 | 5孔內傾式轉換器，帶DIC插槽 |
物 鏡 | 無限遠長工作距明暗場金相物鏡5X LMPL5X /0.15 WD11mm |
無限遠長工作距明暗場金相物鏡10X LMPL10X /0.3 WD9.5mm | |
無限遠長工作距明暗場金相物鏡20X LMPL20X /0.45 WD3.4mm | |
無限遠長工作距明暗場半復消金相物鏡50X LMPLFL50X /0.55 WD7.5mm | |
無限遠長工作距明暗場半復消金相物鏡100X LMPLFL100X /0.80 WD2.1mm （選配） | |
調焦機構 | 粗微調同軸、粗調行程33mm，微調精度0.001，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，單路電源輸出 |
載物臺 | 6寸三層機械移動平臺，行程158X158mm，玻璃工作臺，右手位X、Y移動手輪，帶離合器手柄，可快速移動 另可選配：6寸、8寸移動平臺 |
反射照明系統 | 帶可變視場光，均可調中心；帶濾色片插與偏光裝置插；帶明暗場切換機構，預置中心，采用數字調光，具有光強設定與復位功能 |
偏光附件 | 檢偏鏡可360度旋轉，起偏鏡和檢偏鏡均可移出光路 |
CTV接口 | 1X（標配）、1/2X（選配） |
