醫藥液位開關XC-KC-1外忒式液位開關測量原理是根據超聲波在有液和無液時信號衰減的特性進行介入式定點液體檢測，儀表安裝在密閉罐體外壁，實現對液體進行定點液位測量和報警。安裝時不需要在罐壁上開孔，儀表既不接觸容器內的液體介質，也不接觸容器內的氣態介質，因此安裝簡單，快速，使用時非常安全可靠，維護時不清罐，不動火，不影響正常生產。儀表廣泛應用于油庫，油田聯合站、石化、化工、醫藥、電力、液體儲運等行業?？梢蕴厥庵谱饔糜谑称罚嬃虾戎灰袠I，作為罐體液位開關和管道流量開關，滿足這些行業的衛生要求。

工作原理：

       醫藥液位開關此開關利用超聲波技術，通過超聲波傳感器檢測罐內液位是否到達所設定的報警位置。超聲波傳感器的功能是把在接收到的電信號轉換成聲頻信號的同時又能吸收聲頻信號將其轉換為點信號傳送回來；控制器產生高頻信號并激勵超聲波傳感器產生一定強度的超聲波，傳輸到管壁內，這時，如果管罐壁內有液位，超聲波將透射入液體。反之，超聲波就會沿罐壁內傳輸。利用以上的原理，來檢測接收到的超聲波信號強度，從而能準確判斷液位是否到達，同時，繼電器輸出相應的報警信號。

產品特點

1.安全可靠（傳感器安裝在罐體外壁，在測量有毒，腐蝕，高壓力，易揮發，易泄漏介質時，*不接觸液體和氣體，便于維護維修）。

2.使用壽命長，傳感器和儀表中午機械運動部件，并嚴格密封，與外界隔絕，不會磨損或腐蝕。

3.安裝維護時不開孔，不清罐，不影響正常生產。

4.一鍵式自動校準5.用戶可以根據上位機軟件檢測儀表的各項參數，對維護和安裝提供方便。

主要技術參數

重復性誤差：±2mm

供電：24V DC±5％或220V AC

輸出信號：繼電器輸出（DC 60V 0.5A）

傳感器連接方式：磁鐵吸附、膠粘、扎箍等

容器厚度：2～50mm

防護等級：IP65

防爆標志：ExdIICT6Gb

主機使用環境溫度：-40℃～+60℃

超聲波探頭使用環境溫度：-40℃～+100℃

產品圖示規格

應用條件：

罐體材質必須硬質密實材料。如碳鋼、16MnR、不銹鋼等。

適用的部分介質：

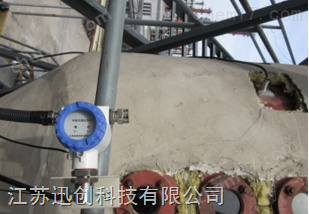

產品安裝示意圖

1.控制器2.安裝底座3.防爆軟管4.安裝支架5.鍍鋅管6.內螺紋90度彎頭7.內螺紋直通8.外螺紋直接9.內螺紋三通 其中3、5、6、7、8為現場自備，4位客戶選配。

為滿足多層客戶需求，本產品預設485通訊端口選項，至選項準確判斷傳感器安裝信號質量檢偵測，需要涉及到USB轉485串口通訊轉換器和筆記本（本公司可以提供相關技術指導）
