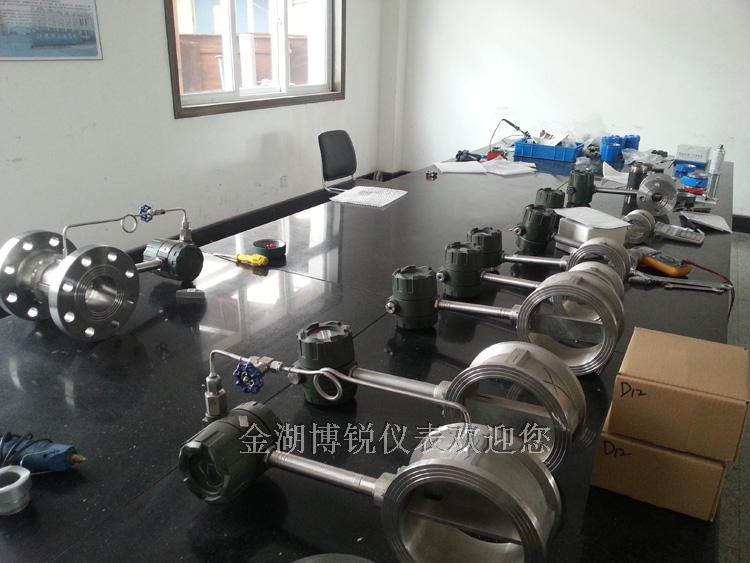

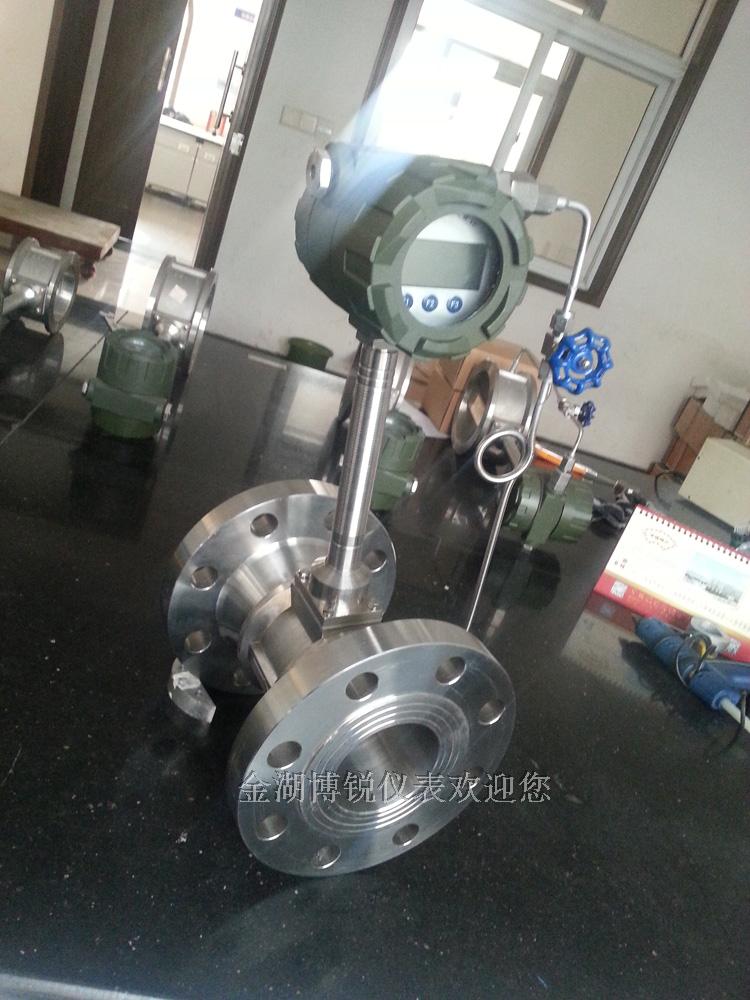

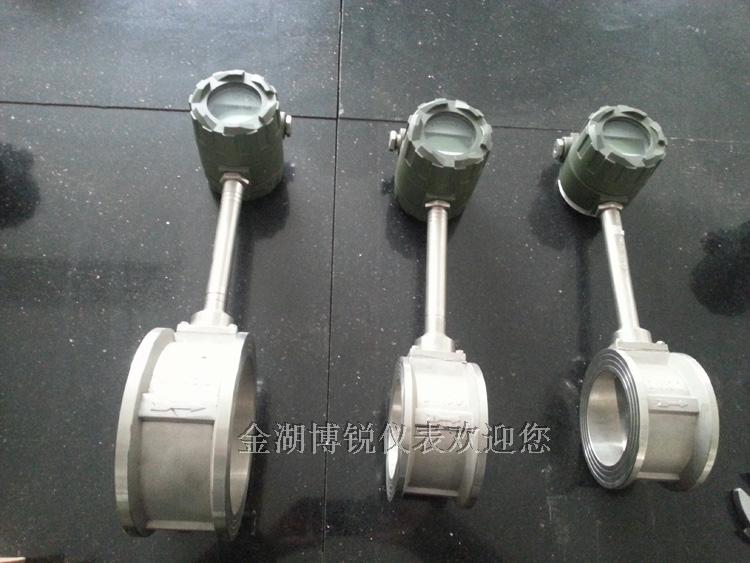

執行標準

渦街流量傳感器（JB/T9249-1999）

儀表口徑（mm）

15、20、25、32、40、50、65、80、100、125、150、200、250、300

公稱壓力（MPa）

1.6MPa、2.5MPa、4.0MPa（其它可訂制）

精度等級

液體：±1%

氣體或蒸汽：±1.5%、±1%

量程比

1:10；1:15；1:20

傳感器材質

304不銹鋼、316（L）不銹鋼等

使用條件

介質溫度：-40℃~+250℃、-40℃~+350℃

環境溫度：-20℃~+60℃

相對濕度：5%～90%

大氣壓力：86KPa~106KPa

信號輸出功能

脈沖信號、4 ~ 20mA信號

通訊輸出功能

RS485通訊輸出、HART協議等

工作電源

A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。

信號線接口

基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5

防爆等級

ExdIICT5或ExdIIBT6

防護等級

IP65或更高（可訂制）

儀表口徑

(mm)

液體測量范圍(m³/h)

氣體測量范圍(m³/h)

連接方式

耐壓等級（MPa）

DN15

1.2-6.2

5-25

法蘭夾持/法蘭連接

2.5/1.6

DN20

1.5-10

8-50

法蘭夾持/法蘭連接

2.5/1.6

DN25

1.6-16

10-70

法蘭夾持/法蘭連接

2.5/1.6

DN32

1.9-19

15-150

法蘭夾持/法蘭連接

2.5/1.6

DN40

2.5-26

22-220

法蘭夾持/法蘭連接

2.5/1.6

DN50

3.5-38

36-320

法蘭夾持/法蘭連接

2.5/1.6

DN65

6.2-65

50-480

法蘭夾持/法蘭連接

2.5/1.6

DN80

10-100

70-640

法蘭夾持/法蘭連接

2.5/1.6

DN100

15-150

130-1100

法蘭夾持/法蘭連接

2.5/1.6

DN125

25-250

200-1700

法蘭夾持/法蘭連接

2.5/1.6

DN150

36-380

280-2240

法蘭夾持/法蘭連接

2.5/1.6

DN200

62-650

580-4960

法蘭夾持/法蘭連接

2.5/1.6

DN250

140-1400

970-8000

法蘭夾持/法蘭連接

2.5/1.6

DN300

200-2000

1380-11000

法蘭夾持/法蘭連接

2.5/1.6

代號

通徑

流量范圍㎡/h

BR-LU-25

DN25

1~10(液體)

25~60（氣體）

蒸汽流量請查看說明書，DN300以上*使用 插入式渦街流量計

BR-LU-32

DN32

1.5~18(液體)

15~150（氣體）

BR-LU-40

DN40

2.2~27(液體)

22.6~150（氣體）

BR-LU-50

DN50

4~55(液體)

35~350（氣體）

BR-LU-80

DN80

9~135(液體)

90~900（氣體）

BR-LU-100

DN100

14~200(液體)

140~1400（氣體）

BR-LU-150

DN150

32~480(液體)

300~3000（氣體）

BR-LU-200

DN200

56~800(液體)

550~5500（氣體）

代號

功能1

N

無溫壓補償

Y

有溫壓補償

代號

輸出型號

F1

4-20mA輸出（二線制）

F2

4-20mA輸出（三線制）

F3

RS485通訊接口

代號

被測介質

J1

液體

J2

氣體

J3

蒸汽

代號

連接方式

L1

法蘭卡裝式

L2

法蘭連接式

代號

功能2

E1

1.0級

E2

1.5級

T1

常溫

T2

高溫

T3

蒸汽

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

內部3.6V供電

D2

DC24V供電

B1

不銹鋼

B2

碳鋼
