新天投影儀|JT/JT5B/JT5E φ800數字式測量投影儀，JT采用*的光柵傳感技術，測量數據數字顯示，電機控制工作臺運動；JT5B配計算機及二坐標測量軟件，測量方便快捷，電機控制工作臺運動；測量投影儀-JT/JT5B φ800投影儀能*地檢測各種形狀復雜工件的長度、角度、輪廓及表面形狀等參數。測量具體對象有：飛機葉輪葉片、機床刀具、沖壓件、凸輪、齒輪、樣板及螺紋等。關于SINPO新天JT/JT5B/JT5E  φ800數字式測量投影儀的價格、維修、保養、*度校正、技術資料等請聯系蘇州澤升*密機械儀器有限*。

新天投影儀|JT/JT5B/JT5E φ800數字式測量投影儀技術資料：

測量投影儀-JT/JT5B φ800投影儀-SINPO新天輪廓測量投影儀產品特點

采用臥式光路設計，便于測量時在線加工被測零件；
工作臺測量范圍大，承重能力強，測量范圍廣；
工作臺能偏擺±15°，便于測量帶螺旋角零件；
*低兩擋不同的透射照明，適應不同工件的測量要求；
手控電機運動，開關集中控制，操作使用方便；
投影屏面積大，可以滿足大尺寸工件的測量要求；
JT采用*的光柵傳感技術，測量數據數字顯示，電機控制工作臺運動；
JT5B配計算機及二坐標測量軟件，測量方便快捷，電機控制工作臺運動；

測量投影儀-JT/JT5B φ800投影儀-SINPO新天輪廓測量投影儀產品用途

該儀器能*地檢測各種形狀復雜工件的長度、角度、輪廓及表面形狀等參數。測量具體對象有：飛機葉輪葉片、機床刀具、沖壓件、凸輪、齒輪、樣板及螺紋等。特別適用于大尺寸工件的測量，廣泛用于航空航天廠、汽輪機廠、工具模具廠、機械制造廠及相關的各種企業。

測量投影儀-JT/JT5B φ800投影儀-SINPO新天輪廓測量投影儀技術參數

投影屏
投影屏尺寸（mm）:φ800
投影屏旋轉范圍：0°～360°
投影屏旋轉分度值；1°
游標分劃值：1′
放大倍率誤差（包括畸變）：≤0.06%
工作臺
工作臺尺寸（mm）：630×200
工作臺行程（mm）：縱向：0～300    分辨率：0.001mm
         橫向（調焦）：±40mm
                      垂向：0～200     分辨率：0.001mm
工作臺擺動角度：±15°
*度：（4+L/50）μm，其中L為被測件長度，單位：mm
平工作臺通光尺寸：300mm×200mm
圓工作臺通光尺寸：φ90mm
工作臺承重：50kg
頂針架
被測件的大直徑：φ200mm
頂針架夾持長度：300mm
照明光源： 透射照明：24V/250W鹵鎢燈
                反射照明：16V/150W白織燈
    物鏡：　

環境要求：室溫20℃±3℃，相對濕度不應超過60%

外形尺寸（mm）：2130×1800×1950
儀器重量（Kg）：1900
二坐標測量軟件
采集功能：采集點、線、圓和圓弧。
構建功能：采集的點構造直線、圓和圓弧。
組合計算功能
“點與點”組合計算兩點距及中點坐標；
“點與線”組合計算點線距；
“線與線求交”組合計算交點坐標及夾角；
“線與線求中”組合計算兩直線的中線信息；
“圓與圓”組合計算交點、圓心距信息；
“圓與直線”組合計算交點、圓心到直線信息。
形位公差處理功能
圓和圓弧的圓度測量
直線度測量
同軸度測量
對稱度測量
螺紋測量
坐標系變換
直角坐標系和*坐標系的坐標變換
建立新坐標和擺正坐標
數據輸出
可輸出到AUTOCAD、EXCEL、WORD中進行進*步的數據處理。

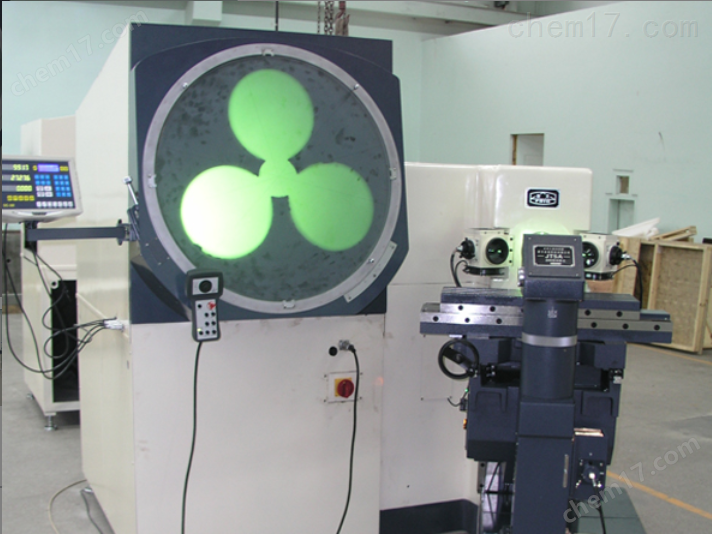

(產品照片*供參考；新天光電*保留對產品進行改進提*的權利，屆時恕不另行通知客戶；本產品配置以裝箱清單為準。)
