顯微鏡CCD接口,顯微鏡數碼相機接口,顯微鏡單反相機接口,顯微鏡數碼相機接口

專業供貨商：大悅維佳（北京）科技有限公司
 ：,
 ,:dayueweijia
 ：www.dayueweijia.com

    本公司*提供 奧林巴斯、尼康、萊卡、zeiss顯微鏡CCD接口、顯微鏡轉接口 、顯微鏡C型接口、顯微鏡數碼相機轉接口、顯微鏡單反相機轉接口、顯微鏡攝像、顯微鏡照相、顯微鏡攝影、顯微鏡適配器、顯微攝影裝置，顯微攝像裝置，接圈，攝影接筒，轉接筒，目鏡攝影裝置。

    顯微鏡接口、顯微鏡CCD接口、顯微鏡單反相機接口、顯微鏡數碼相機接口適用于顯微數碼攝像頭（CCD）/單反相機/數碼相機/攝像機與顯微鏡第三目筒或目鏡筒連接，實現顯微鏡圖像的攝像、照相、攝影，及圖像的標注、測量等功能。
    類似接口還有顯微鏡適配器、顯微攝影裝置，顯微攝像裝置，接圈，攝影接筒，轉接筒，目鏡攝影裝置。
特殊接口我們可加工定制。

一、顯微鏡數碼相機接口（民用數碼相機）適用范圍

       適用于NIKON，CANON，OLYMPUS，SONY等品牌民用數碼相機及各種內螺紋為43㎜，28㎜，37㎜的數碼相機及數碼攝象機。可配接任何品牌顯微鏡。

二、顯微鏡單反相機接口適用范圍
     1、我們提供的NIKON單反相機接口適合所有型號的尼康單反相機。
     2、我們提供的SONY單反相機接口適合所有型號的索尼單反相機。
     3、我們提供的CANON單反相機接口所有型號的佳能單反相機。

三、卡片機數碼相機接口適用范圍：

        適用于光學變倍是3-5倍的普通數碼相機。如尼康L19、L22、佳能伊克薩斯系列、富士J250系列等相機。

四、民用攝像機顯微鏡接口適用范圍：
      適合將攝像機安裝于顯微鏡上錄像、拍照。如索尼HDR-XR100E、索尼DCR-SR47E、索尼DCR-SR87E、索尼HDR-XR200E、索尼DCR-SR67E、松下DC-HS9GK 等。

五、顯微鏡C接口與CS接口的區別
       目前大部分的顯微鏡第三目接口，俗稱C接口、CCD接口均是采用C-mount接口標準，它提供一個公口的螺紋與數碼攝像頭、CCD的母口連接，以實現鏡下圖像與電腦屏幕圖像的同步顯示。也有個別廠商的顯微鏡C接口、CCD接口采用CS接口標準。兩者螺紋部分相同，螺紋規格均是32扣/英寸，是根據“ANSI B1.1”標準設計的。但兩者從鏡頭到感光表面的距離不同：

       CS-mount： 圖像傳感器到鏡頭之間的距離應為12.5 mm
       C-mount： 圖像傳感器到鏡頭之間的距離應為17.5 mm。
       一個5 mm的墊圈(C/CS 連接環) 可用于將C-mount 鏡頭轉換為CS-mount 鏡頭。
       C-mount是zui初的標準，而CS-mount是對其的升級，該升級可降低制造成本 。

六、顯微鏡C接口、CCD接口與數碼攝像頭的匹配

      顯微鏡C接口、CCD接口除了常見的1X接口以外，還有0.35X、0.4X、0.5X、0.63X、及0.7X 可提供選擇。C接口、CCD接口的選擇應與顯微鏡的視場數及數碼攝像頭的感光器的靶面尺寸相匹配，如果選擇的C接口/CCD接口的放大倍數大于CCD感光器靶面的英寸數時所拍攝到的圖像會明顯感覺視野過小（也就是說采集到的信息量比較小）。如果所選用的C接口/CCD接口小于攝像頭的感光器的靶面則會出現圖像暗角的情況（也就圖像四周亮度不均勻）。通常是這樣對應選擇的：1/3" 靶面的攝像頭選擇0.35X的接口，1/2"靶面的攝像頭選擇0.5X的接口，2/3“英寸的攝像頭選擇0.7X 的接口。
　　目前國內很多數碼接口，只考慮了成像及成本，沒有考慮色差、場曲、畸變是否與目鏡下圖像同步等因素，自然拍出的圖像就有各種問題了，比如彩色邊緣是色差沒有校正好，中間清楚邊緣模糊是沒有做平場校正，而直線不直則是有場曲的原因了。 而拍攝圖象大部分是為了做測量，由于存在以上的問題，會對測量有影響，特別是在做高倍測量時，影響很大。

七、數碼相機、單反相機、數碼攝像頭如何實現與顯微鏡的連接

       為了實現數碼相機、單反相機或者數碼攝像機也能拍攝顯微鏡下的圖像，我們開發了一種標準的適配器（也稱之為顯微鏡數碼相機接口、顯微鏡單反相機接口、顯微鏡攝像機接口），此適配器一端接在顯微鏡的C接口/CCD接口上,另一端連接在數碼相機、單反相機或者數碼攝像機上。

八、數碼攝像頭、數碼相機和單反相機在顯微鏡上的拍照方法：

       1、數碼攝像頭的連接及拍照方法：把數碼攝像頭擰在C接口/CCD接口上，在顯微鏡上固定好。調節顯微鏡的調焦旋鈕及亮度旋鈕使得目鏡筒下的圖像清晰、亮度均勻，在此狀態下調節CCD接口/C接口上的同步調節環使得電腦屏幕上顯示的圖像清晰即可（如果無法聚焦，則可能是因?yàn)槭褂昧隋e(cuò)誤的接口類型，可考慮增加或減少CS接圈）。必要時可調節應用軟件的顏色、亮度、對比度等。一個ＣＣＤ接口的質量擇C接口除了要考慮上述提到的色差、場曲、畸變等因素。
    2、數碼相機、單反相機的拍照方法：先找到需拍攝的區域，將拍攝模式改為手動，將聚焦模式改為手動聚焦，然后將相機焦距調節到zui短，再將鏡頭拉長，使圖像達到拍攝要求的大小，然后調節顯微鏡微調，直到圖像清晰，再調節顯微鏡的光圈大小以獲得*圖像對比度，調節顯微鏡光源亮度直到滿意為止。然后設定相機的光圈大小及曝光時間，通常選擇盡可能大的光圈；再設定相機的曝光時間。另外，可通過調整相機的曝光補償、白平衡等功能來獲得圖像的*效果。需要注意的是，相機的感光度（即ISO值）設置為低值，因?yàn)殡m然高ISO值在低亮度條件下拍攝能力較強，但高數值會在影像上產生電子雜訊，使影像粗糙。

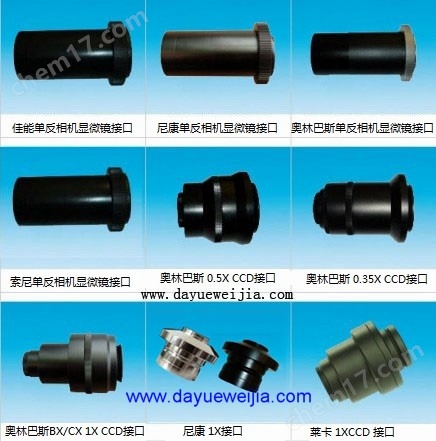

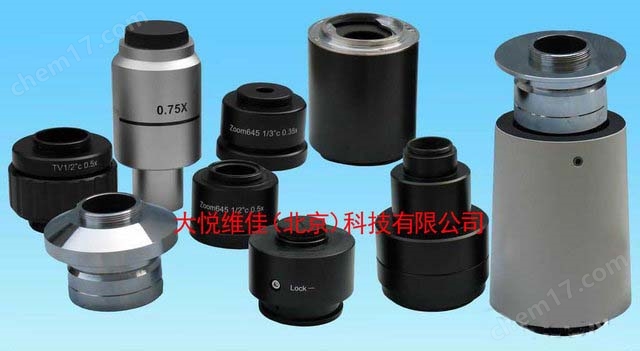

九、部分?jǐn)?shù)顯微鏡CCD接口,顯微鏡數碼相機接口,顯微鏡單反相機接口外形圖：

顯微鏡CCD接口,顯微鏡數碼相機接口,顯微鏡單反相機接口,顯微鏡攝像機接口
