用途

耐震壓力表適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。

原理

耐震壓力表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。耐震壓力表外殼為氣密型結構，在外殼內填充阻尼液(一般為硅油或甘油)，能夠抗工作環境振動和減少介質壓力的脈動影響。^[2]

特點

耐震壓力表壓力表依靠內部充灌阻尼油和配套緩沖裝置等措施，具有良好的耐震性能。適用于被測介質的壓力有強脈沖變化或壓力沖擊和在生產工藝中經常突然卸荷的場合，以及環境震動較大的場所。儀表能測氣體、液體脈動壓力的平均值，一克服介質強烈脈沖及環境震動對儀表帶來的損害，確保讀數的準確性。

參數

1.測量范圍(Mpa):-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;-0.1～0.5;-0.1～0.9

-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.60～2.5;

 0～4.0;0～6.0;0～10;0～16 ；0～25;0～40;0～60;0～100 ；0～160

2.精度等級:1.0；2.5

3.使用工作溫度：-5℃~55℃；-25℃~55℃

4.相對溫度≤90%;

5.抗工作環境振動:V·H·4級;

6.使用工作環境振動頻率不大于25Hz，振幅不大于1mm

7.防護等級:IP65

8.溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)

安裝

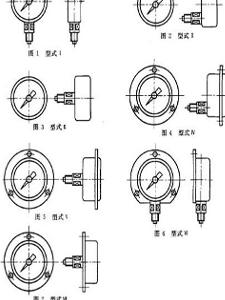

安裝方式示意圖1.徑向直接式(I)

2.軸向偏心直接式(Ⅱ)

3.軸向同心直接式(Ⅲ)

4.軸向偏心嵌裝式(IV )

5.軸向同心嵌裝式(v)

6.徑向凸裝式（Ⅵ)

7.軸向同心凸裝式(Ⅶ )

注意事項

1．耐震壓力表使用環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20±5℃時，須計入溫度附加誤差。

2．耐震壓力表必須垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。

3．儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3，測量真空時真空部分全部使用。

4．使用時如遇到儀表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或生產廠家維修。

5．耐震壓力表應避免震動和碰撞，以免損壞。

6．訂貨時請注明：儀表型號及名稱；儀表的測量范圍；儀表的精度等級偏離正包裝要求和其它。

7．根據用戶使用要求進行特殊設計。
