G3/4"

20

25

32

40

50

65

80

100

125

150

200

閥座真徑DN（mm）

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

額定流量數Kv

0.08

0.12

0.2

0.32

0.5

0.8

1.2

2

3.2

5

8

12

20

32

50

80

120

200

280

450

公稱壓力PN(MPa)

1.6，4.0，6.4（常溫）；4.0，6.4（中溫）；1.6，4.0，6.4（低溫）

行程L(mm)

10

16

25

40

60

動作速度mm/s

4.2

2.1

3.5

1.7

3.4

流量持性

直線

直線、等百分比

介質溫度(℃)

-20～+200、-40～+250(常溫)，-20～+450(中溫)，-250～-60(低溫)

法蘭尺寸

JB/T79-1994

法蘭型式

JB/T79-1994

閥
體
材
質

公
稱
壓
力
MPa

0.6

-低溫-250～-60℃、1Cr18Ni9、CF8M

1.6

常溫-20～200℃、WCB

4.0

常溫-20～200℃、WCB、1Cr18Ni9

中溫-20～450℃、WCB、1Cr18Ni9

低溫-250～-60℃、1Cr18Ni9(-196℃)、CF8M(-250℃)

6.4

常溫-20～200℃、WCB、1Cr18Ni9

中溫-20～450℃、WCB、1Cr18Ni9

低溫-250～-60℃、1Cr18Ni9(-196℃)、CF8M(-250℃)

閥芯材質

1Cr18Ni9、F316(0Cr18Ni12Mo2)

上閥蓋型式

普通式（常溫）、熱片式（中溫）、長頸式（低溫）

配電動執行機構型號

381LSA-08

381LSA-20

381LSB-30

381LSB-50

381LSC-65

381LXA-08

381LXA-20

381LXB-30

381LXB-50

額定輸出力N

速度mm/s

技術參數

381LSA-08381LXA-08

800

4.2

電源：AC220V50Hz
輸入信號：DC4-20mA
DC1-5V(信號線用屏蔽線)
輸出開度信號：DC4-20mA
上蓋防護等級：相當IP55
隔爆標志：ExdIIBT4

381LSA-20381LXA-20

2000

2.1

381LSB-30381LXB-30

3000

3.5

381LSB-50381LXB-50

5000

1.7

381LSC-65

6500

2.8

技術性能指標

基本誤差%

±2.5

回差%

2.5

死區%

1

始終點偏差%

電開

始點

±2.5

終點

±2.5

電關

始點

±2.5

終點

±2.5

額定流量系數誤差%

2.5

允許泄漏量L/h

10-4×閥的額定容量

公稱通徑DN(mm)

G3/4"

20

25

32

40

50

65

80

100

125

150

200

閥座直徑DN(mm)

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

允許壓差PN(MPa)

≤公稱壓力

5.5

3.5

2

3.0

2.0

1.8

1.05

1.16

0.67

0.47

0.39

0.26

0.16

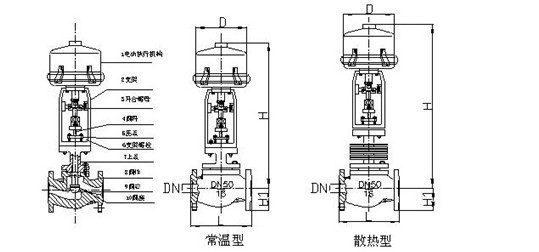

L

H1

H

D

質量KG

PN(MPa)

常溫

中溫

PN1.6MPa

PN4.0，6.4MPa

1.6

4.0

6.4

常溫

中溫

G3/4"

75

75

30

467

504

225

20

180

190

50

587

697

225

25

28

25

185

190

200

115

556

698

225

24

28

31

32

200

210

210

120

562

713

225

26

29

32

40

220

230

235

130

609

760

255

36

45

49

50

250

255

265

145

624

775

255

39

49

53

65

275

285

295

180

791

954

255

57

76

84

80

300

310

320

195

796

959

255

72

95

105

100

350

355

370

200

800

963

310

85

109

120

125

410

425

440

245

1042

1254

310

150

175

190

150

450

460

475

255

1052

1264

310

187

231

251

200

550

560

570

295

1087

1299

310

242

365

395

D

DN

H1

-101℃

-196℃

-253℃

質重KG

H2

H

H2

H

H2

H

G3/4＂

225

135

30

500

1002

700

1202

900

1402

22

20

225

250(275)

50

500

1004.5

700

1204.5

900

1404.5

36

25

225

270(290)

97

500

1005

700

1205

900

1405

40

32

225

300(310)

103

500

1011

700

1211

900

1411

43

40

225

310(340)

117

600

1053

800

1253

1000

1453

61

50

225

340(370)

132

600

1068

800

1268

1000

1468

66

65

225

380(410)

161

600

1282

800

1482

1000

1682

98

80

225

410(500)

171

600

1286

800

1486

1000

1686

110

100

225

470(590)

175

700

1280

800

1480

1000

1680

140

125

310

550(640)

230

700

1562

900

1762

1100

1962

225

150

310

600(760)

240

700

1562

900

1762

1100

1962

291

200

310

720(760)

275

700

1557

900

1757

1100

1957

461
