一、全自動電容電感測試儀概述

    電力系統使用補償電容器組提高功率因數。無功補償電容的工作容量大，切換頻繁。為保證設備的可靠性，需要定期進行檢測。傳統方法是將電容匯流排拆除，然后用電容表進行測量。這種方法不僅工作量大，也容易造成電容損壞。

    全自動電容電感測試儀，是不拆線檢測補償電容器的儀器。儀器輸出高達20A試驗電流，電容量可以測量到2200μF。儀器具有抗*力，可以在現場強電干擾環境中使用。

   全自動電容電感測試儀，也是一臺多功能阻抗測量儀器，能夠自動識別并檢測電容、電感或電阻型試品。儀器也可以單獨用于電流檢測。

    全自動電容電感測試儀，采用高精度50mm鉗型CT檢測電流，配合數字隔離的電壓檢測電路，性能穩定，測量精度高。儀器采用背光大屏幕液晶顯示器，白天夜間均能清晰觀察。使用中文菜單，操作非常簡單。并自帶嵌入式熱敏打印機打印測量數據。

二、全自動電容電感測試儀技術指標

2.1電容測量

測量范圍：0.2μF～2200μF（基本量程2μF～2200μF）

準確度： ±（讀數×1.5%+0.02μF）

zui小分辨率：0.001μF（4位數字顯示）

2.2電感測量

測量范圍：0.2mH～50H（基本量程2mH-10H）

準確度： ±（讀數×2%+2個字）

zui小分辨率：0.001mH（4位數字顯示）

2.3電阻測量

測量范圍：0.1Ω～12.5kΩ（基本量程0.1Ω～1kΩ）

準 確 度： ±（讀數×1%+2個字）

zui小分辨率：0.001Ω（4位數字顯示）

2.4電流測量

測量范圍：0~200mA~2A~20A（基本量程200mA~20A）

準 確 度：±（讀數×1%+2個字）

2.5供電和試驗電源

儀器供電電源： 交流220V±10% 50Hz

儀器試驗電源： 交流30V±10%/20A 50Hz

交流2V±10%/20A 50Hz

2.6工作條件

環境溫度： -10℃～40℃

相對濕度： ≤90%

2.7輸出方式 屏幕液晶顯示屏

面板式熱敏打印機

2.8外形/重量

儀器體積：280mm（長）×230mm（寬）×300mm（高）

儀器重量： 6.9kg（不含含測試線）

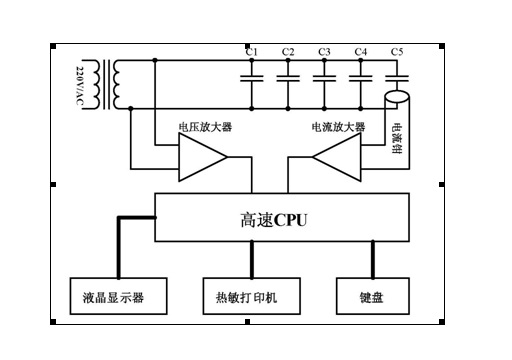

三、全自動電容電感測試儀工作原理

變壓器輸出30V或2V測試電壓，通過測試線連接到電容組的兩個匯流排上。匯流排電壓，又經過測試線引入到儀器內部的電壓檢測電路上。經過A/D轉換器變?yōu)閿?shù)字信號后，通過隔離器件，將信號送到CPU。待測電容Cx的電流，經過鉗型CT取樣和程控放大后，通過A/D轉換器變?yōu)閿?shù)字信號，送到CPU。CPU將收到的數字信號進行處理，并取得電壓U和電容電流Ic，然后按：Cx=Ic/ωU計算電容量，ω=2πf,f為頻率。

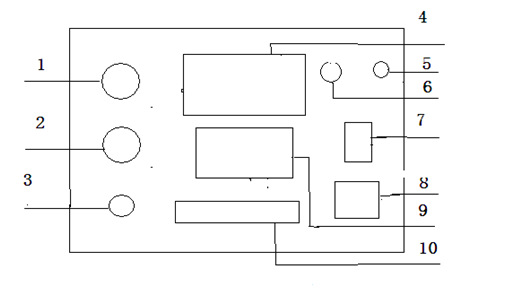

四、全自動電容電感測試儀面板結構

1是電壓2V20A輸出端，測試電壓電纜一端接到“電壓輸出”端子上，另一端的電纜夾分別夾在被測電容器組兩極的連接母線上。測試電抗器小于5mH或電阻小于1.25Ω時，接入2V電壓輸出端子上。

2是30V/20A交流輸出端，測試電壓電纜一端接到“電壓輸出”端子上，另一端的電纜夾分別夾在被測電容器組兩極的連接母線上。電容器測試直接使用30V電壓。.

3是電流輸入，電流信號輸入端，測試電流信號電纜插在“電流輸入”輸入插頭上，另一端連于鉗形表上。

4液晶屏，顯示功能和數據。

5電源插座——接220V市電，該插座內含保險絲，本儀器應安裝5A保險絲管。

6電源開關，開啟和關閉儀器電源。

7保險座， 20A保險，防止輸出電壓短路。

8接地樁，儀器工作時，必須將此端可靠接地。

9打印機，打印測試結果，使用寬度58mm熱敏打印紙。換紙時要打開打印機的紙倉蓋板，放入紙卷并留少許部分在外面，然后關閉蓋板；

10鍵盤——“返回”鍵按此鍵返回上一級菜單。

“位移”鍵向右循環移動光標。

“確定”鍵按此鍵確定操作

“打印”鍵按該鍵打印測試結果；

五：全自動電容電感測試儀儀器操作

4、配合使用“位移”鍵，屏幕循環顯示：自動判別，電容試品，電感試品，電阻試品設置試品類型，通常情況下，采用默認方式：自動，儀器會根據測試電壓和電流的相位差確定試品類型，有些情況下，因?yàn)樵嚻冯娙萘刻。ǖ陀趦x器測量下限），儀器能準確讀出電流有效值，但不能測出相角，無法判斷試品類型，就需要用戶人為設定試品類型；

5、設置好“試品類型”，按“確定”鍵，進入測試，

儀器實時采集電壓和電流信號，自動計算并顯示電壓有效值、電流有效值、電壓頻率、電壓—電流的相角（+號為電流超前電壓，為容性試品，對應-號為電流滯后電壓，為感性試品），儀器經過多次采集數據后，自動計算出結果。

儀器根據電壓—電流的相角判斷出電容型試品，計算出電容量（單位μF）、阻抗（電容為容抗，電感為感抗）。

6、按“打印”鍵，儀器打印測試結

5.2測量電抗器或電阻器

儀器自動識別試品類型，按類型計算出結果，故測量電抗器或電阻器的方法同電容器。注意：測試電抗器小于5mH或電阻小于1.25Ω時，電壓線接入2V電壓輸出端子上

5.3電流鉗使用

測試電容，電感，電阻時將電流鉗檔位撥到0FF位置，電流鉗也可單獨當鉗形電流表使用。

六、全自動電容電感測試儀注意事項

1、試驗電壓：不了解試品阻抗的情況下可以先用2V試測，如果試驗電流小于1A可以改用30V測量。

2、電流檢測：鉗形CT夾到需要測量電流的部位。例如可以夾到連接電容的引線上而不一定是電容的套管。如果是測量總電流，也可以直接夾到電壓引線上。

3、鉗形CT朝向：要求將電流鉗的正面朝向紅夾子（即2V或20V）方向，此時儀器自動區分電容、電感或者電阻。

4、磁場干擾：建議鉗型CT遠離儀器1米以上。如果測量一個漏磁嚴重的電感，建議遠離電感1米以上。

5、低電感（感抗）和大電容：夾子應盡量靠近試品引出線端子。

6、測量過程：接線完畢啟動測量電源。測量過程中，不要移動電壓線，不要觸摸或移動鉗型CT。

七、全自動電容電感測試儀附件

1、主機 1臺

2、電壓輸出線 1套

3、電流信號電纜 1根

4、鉗形互感器 1臺

5、電源線 1根

6、說明書 1本

7、5A保險絲 2只
