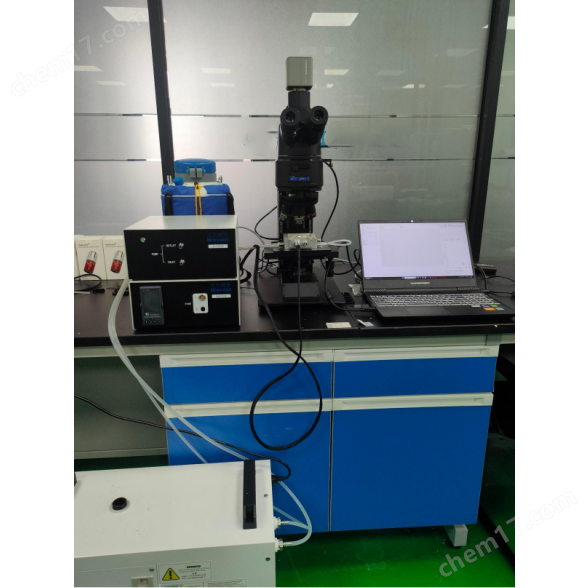

凍干顯微鏡捕捉凍干過程中的微觀動態變化通過高精度溫控與高分辨率成像技術,可實時捕捉凍干各階段(預凍、一次干燥、二次干燥)的微觀動態變化,包括冰晶形態演變、孔隙結構形成及材料相變過程,為工藝優化提供關鍵數據支持。以下從技術原理、核心功能、應用價值及實際案例四個維度展開分析:
一、技術原理:低溫環境與多模式成像的融合
凍干顯微鏡的核心在于模擬凍干過程的低溫條件(通常可達-196℃),并通過光學、電子或共聚焦顯微鏡實現納米至微米級分辨率成像。其技術優勢包括:
1.低溫樣品臺:避免樣品因升溫導致結構破壞,確保觀察真實性。
2.多模式成像:支持透射光、反射光、偏光觀察,可分析透明與非透明物料的微觀結構。
3.動態成像:通過時間序列成像或高速攝像,記錄冰晶升華、孔隙擴張等瞬態變化。
二、核心功能:凍干全流程的微觀監控
凍干顯微鏡捕捉凍干過程中的微觀動態變化可精準捕捉凍干各階段的微觀動態變化,具體功能如下:
階段微觀動態變化技術實現
預凍階段冰核萌發位置、冰晶尺寸分布(樹枝狀/球狀)、溶質濃縮過程低溫樣品臺+光學顯微鏡,分析冷卻速率對冰晶結構的影響。
一次干燥階段冰-氣界面移動、升華速率量化、多孔支架形成(孔徑大小/連通性)高速攝像+圖像處理算法,追蹤冰晶升華前沿并優化干燥參數。
二次干燥階段結合水脫附過程、材料體積收縮、微裂紋萌生紅外光譜聯用技術,檢測殘留水分并確認干燥終點。
三、應用價值:從工藝優化到產品創新的閉環
凍干顯微鏡的微觀動態分析能力,為制藥、食品、材料科學等領域提供了以下價值:
1.工藝優化
縮短研發周期:通過微觀結構分析,精準調控預凍速率、干燥溫度等參數,減少傳統試錯法的成本。例如,在生物制藥中,優化凍干工藝可提高疫苗穩定性,將活性回收率從70%提升至95%。
降低能耗:量化升華速率與溫度、壓力的關系,優化加熱速率和真空壓力,縮短凍干周期。
2.質量控制
缺陷預警:建立微觀結構與產品性能(如溶解速度、機械強度)的關聯模型,實現過程監控。例如,在食品凍干中,控制孔隙結構可改善復水性,提升口感。
穩定性評估:通過觀察冰晶形態,評估溶質濃縮對最終產品溶解性、活性的潛在影響。
3.產品創新
新型凍干產品設計:指導多孔材料、氣凝膠等新型凍干產品的開發,滿足航空航天、組織工程等領域需求。例如,在組織工程中,優化凍干支架的孔隙結構可促進細胞生長。
四、實際案例:從實驗室到生產線的成功轉化
1.mRNA疫苗凍干工藝優化
問題:某mRNA疫苗在凍干過程中活性損失嚴重,懷疑與冰晶形態有關。
解決方案:使用凍干顯微鏡觀察冰晶形態,發現快速預凍可形成細小冰晶,干燥后孔隙均勻。
結果:通過優化保護劑配方和預凍速率,將活性回收率從70%提高至95%。
2.咖啡凍干復水性提升
問題:某咖啡凍干產品復水速度慢,影響消費者體驗。
解決方案:利用凍干顯微鏡分析干燥后孔隙結構,發現快速預凍形成的細小冰晶可生成均勻孔隙。
結果:調整預凍工藝后,復水速度提升30%,市場反饋顯著改善。
3.PCR試劑凍干配方篩選
問題:某PCR試劑含甘油作為防凍劑,但凍干過程中甘油濃度影響成品質量。
解決方案:通過凍干顯微鏡觀察甘油相分離現象,發現甘油含量需低于0.2%方可成功凍干。
結果:優化配方后,PCR試劑凍干成功率提升至98%,儲存穩定性顯著增強。
