一、產品簡介

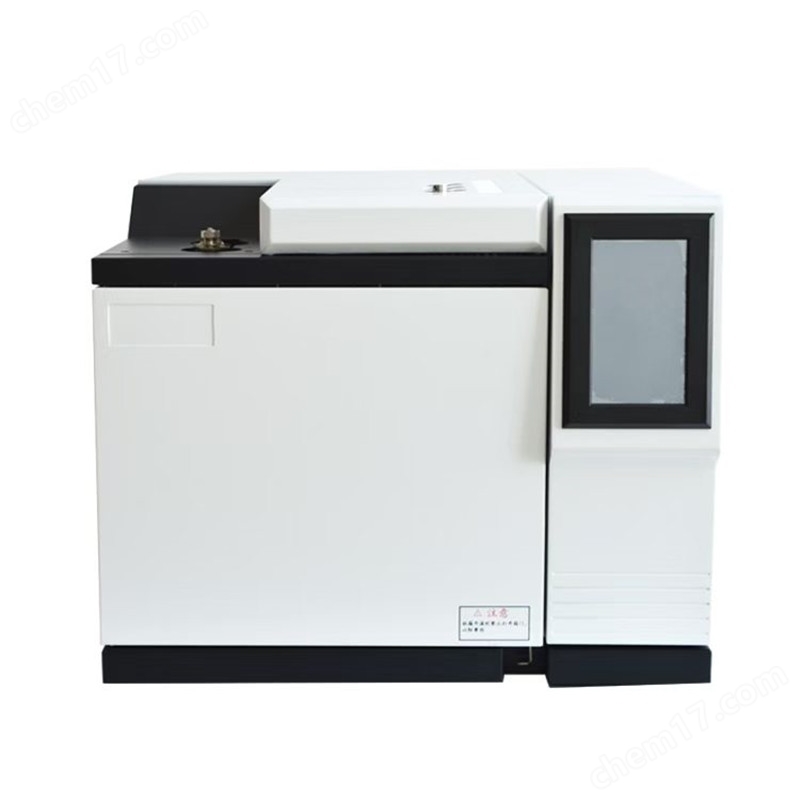

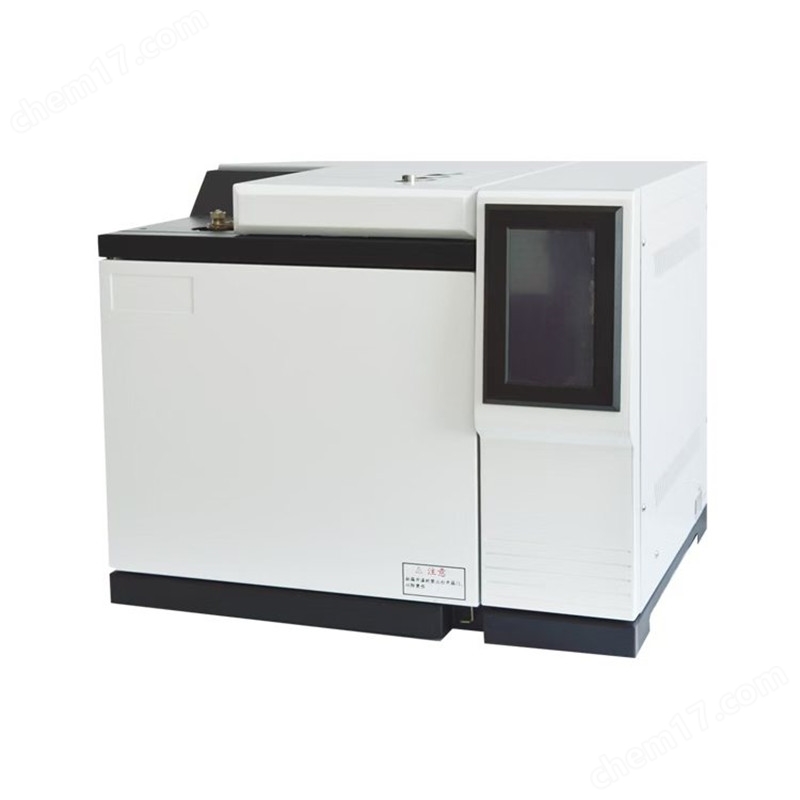

氣相色譜法測定絕緣油中溶解氣體的組分含量，是發、供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行。也是充油電氣設備制造廠家對其設備進行出廠檢驗的手段。 揚州恩源電氣生產的YE862電力變壓器油專用色譜儀采用國標推薦的三檢測器流程，一次進樣即可完成對絕緣油中溶解氣體（包括H2、CH4、C2H4、C2H6、C2H2、CO和CO2）含量的全分析。
 YE862變壓器油色譜分析系統符合中華人民共和國標準GB/T17623-2017《絕緣油中溶解氣體組分含氣量的氣相色譜測定法》、GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》、DL/T 722-2016《變壓器油中溶解氣體分析和判斷導則》中有關色譜流程設計的規定。該儀器配備了高靈敏度的熱導檢測器和氫火焰離子化檢測器，以及一個鎳觸媒轉化爐，可實現對變壓器油中溶解氣體組份：H2、CH4、C2H4、C2H6、C2H2、CO、CO2 （O2、N2選配）的全部測定，其性能滿足相關國家標準對氣相色譜儀的要求。

二、技術參數
  1、一次進樣，進樣量為1 mL，油中zui小檢測濃度達到（μL/L）：

  2、環境溫度： 0℃—40℃                          穩定時間： ＜30min

     溫控精度：±0.1℃                              功   率： 1.9KW

     溫控范圍：室溫+5℃—450℃                     外形尺寸：660×550×585（mm）

三、性能特點

1、 YE862變壓器油色譜分析系統采用7寸液晶立式顯示器，大屏幕中文顯示，畫面清晰直觀。在同一界面內可同時顯示10路控溫值（柱箱1，2，進樣器1，2，3，檢測器1，2，3，輔助1，2等的溫度設定值和實際值），且預留故障報警位置區域和時間顯示區，事件區等

2、可對儀器的溫度，時間，事件，程升，秒表，極限溫度保護值，在通用基礎上增加狀態指示燈顯示，故障報警燈顯示等，系統更加人文化，方便化。

3、擁有核心溫控開發技術，精準的PID溫度控制系統，利用總線開發技術特點，采用軍工級控制芯片，控溫軟硬件雙重過溫保護，使得溫控系統長久運行，可靠耐用

4、本機配除通用型進樣接口外，另增加接口協議對接，方便自動進樣器的安裝，閥中心切割等擴充要求。

5、載氣采用二級穩壓穩流的方式，采用數字精密膜片控制閥件，每次的裝配都經過嚴格的線下試驗，以確保每套儀器氣路的重現性，特殊的安裝工藝避免在長途運輸中由于顛簸震動而導致未到客戶已經磨損的現象。

6、儀器中使用的氣路管路均采用免清洗的高亮度不銹鋼管線，給高純氣體真正的提供一個干燥潔凈的載體，每一段管路均經過線切割技術使其接口切口整齊，真空焊接技術的運用打破以往氬弧焊接及銀焊帶來的高溫沙眼及漏堵現象，使得儀器可以在高溫下常年工作而不被燒壞

7、儀器可配備氫火焰檢測器（FID),熱導池檢測器（TCD),電子捕獲檢測器（ECD),火焰光度檢測器（FPD),氮磷檢測器（NPD)，及鎳觸媒轉化爐等，單機可最多配備三種檢測器，新型的FID檢測器系統采用含有收集極一體的石英噴嘴，極化電壓極采用耐高溫的不銹鋼連接件，即使在高溫條件下也不會燒斷，穩定性更高，熱導池采用直角安裝工藝，池體與接頭一體化設計，使得拆裝容易，方便用戶維護。
