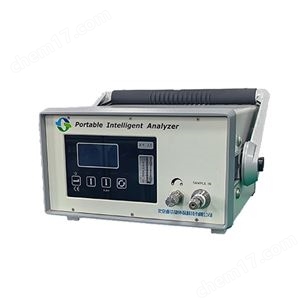

露點分析儀RR-25

RR-25分析儀是以微控制器技術為核心，采用超薄型氧化鋁電容式傳感器為測量單元的露點檢測設備。它采用了數字化處理技術，其零點/量程的校準、線性化處理、開關量輸出控制、電流/電壓輸出、參數設置等功能，均使用數字處理技術。分析儀具有報警輸出、通訊、外部控制、模擬信號輸出等功能。

分析儀適用于各種工業環境、戶外環境中露點值的測量，它具有智能性、精度高、響應速度快、穩定性好等特點。分析儀內部采用的大容量鋰電池，待機時間長；采用 128×64 液晶屏作為視窗，顯示直觀、內容豐富，各項參數用戶可自由設置，且操作簡單。傳感器原理：

電容型聚合物薄膜濕度傳感器及電阻型測溫傳感器，測試傳感器測量被測氣體中的水分子，從而測出相對濕度，測溫傳感器測量測濕傳感器的表面溫度，儀器內置的微處理器從這兩個參數計算出露點值。

露點儀應用領域：

◆鋰電池生產車間的露點測量

◆空氣凈化及潔凈室

◆壓縮空氣干燥

◆電力系統 SF6 斷路器露點檢測

◆干燥工業

◆食品加工

◆塑料基片干燥

◆動力氣質量控制

◆氮?dú)馍a(chǎn)及純度維護

◆需要極干燥的環境 （如手套箱、電子工業等）

產品特點：

◆長期穩定性好、可靠性高、精度高、校準周期長。

◆采用 128×64 LCD 視窗顯示露點值、設置數據及儀 器工作狀態等，顯示直觀，操作簡便。

◆露點值和體積分?jǐn)?shù)同時顯示，滿足用戶的不同需求。

◆采用新的觸摸按鍵技術，操作簡便，按鍵使用壽命長。

◆內置大容量鋰電池，待機時間達 24 小時以上。

◆菜單鎖定開關：防止誤操作改變分析儀參數而影響其正常運行。

◆數據存儲：支持 U 盤和 SD 卡數據存儲，數據存儲量大且便于用戶對數據進行處理和分析。

◆報警功能：當露點值偏離報警值時將發出報警，報警點可在滿量程范圍內任意設置。

◆通訊功能：RS485（標配）/ RS232（選配）。

◆隔離的模擬信號輸出，可設定 0-20mA/4-20mA/0-1V/ 0-5V/0-10V/1-5V 模擬輸出模式。

技術參數：

◆測量范圍： -60℃～+20℃（基本型）

       -80℃～+20℃（標準型）

       -100℃～+20℃（擴展型）

◆傳感器：超薄型氧化鋁電容式傳感器

◆精度： -80～-60℃ ±3℃

      -60～+20℃ ±2℃

◆重復性： ±0.5℃

◆零點漂移： ±1%FS/7d

◆量程漂移： ±1%FS/7d

◆響應時間： 在氣溫為 20℃，壓力 1bar 條件下，達到 63%[90%]量程

       -60→-20℃ Td 5s[10s]

       -20→-60℃ Td 45s[10min]

◆測量介質：氫氣、氦氣、碳?xì)浠衔铩⒍栊詺怏w等，如果含有天然氣，在訂貨時須說明

◆顯示分辨率：0.1℃

◆測量方式： 便攜式

◆電路結構： 應用于非危險場合

◆顯示器： 128×64 液晶屏

◆按鍵： 四鍵（觸摸按鍵）

◆校準周期： 1 年（建議）

◆分析儀重量：凈重約 5.7kg

◆充電電源： 85～264VAC，50/60Hz

◆功耗：小于 20VA

◆待機時間： 正常使用時，大于 24 小時

◆通訊： RS485（標配）/RS232（選配）

◆開關量輸出：

       報警輸出：1 組

       繼電器觸點容量：24VDC，0.2A

◆模擬輸出信號：

       模擬輸出：1 組

       輸出模式：可自由設置模式：

       4-20mA/0-20mA/0-1V/0-5V/0-10V/1-5V

◆負載：小于 500Ω

◆接線端口： DB-15 Female

◆環境溫度： -10～50℃

◆環境濕度： ＜85%RH

◆樣氣流量： 3～5L/min

◆樣氣壓力： 常壓±10%

◆進出氣口： 1/4 英寸 NPT 內螺紋，不銹鋼材料（標配1/4-φ6卡塑卡  頭）

◆傳感器壽命：大于 2 年（正常使用）

◆儀器壽命： 大于 5 年（正常使用）

◆儀器尺寸： L×W×D=258.5mm×161.8mm×244mm

◆包裝：紙箱（L×W×H=400mm×400mm×300mm）

露點分析儀RR-25應用范圍：

◆空分、冶金行業氣體濕度檢測

◆食品生產、包裝過程氣體濕度檢測

◆石油化工過程中的氣體濕度檢測

◆電力電子、機械制造行業氣體濕度檢測

◆干燥劑制造、塑料基片干燥過程中的濕度監測

注意：分析儀標準配置下的傳感器不適用于天然氣環境中的濕度檢測。如果工況中含有天然氣，用戶在訂貨時應向供貨商說明

外形尺寸：

推薦氣路：
