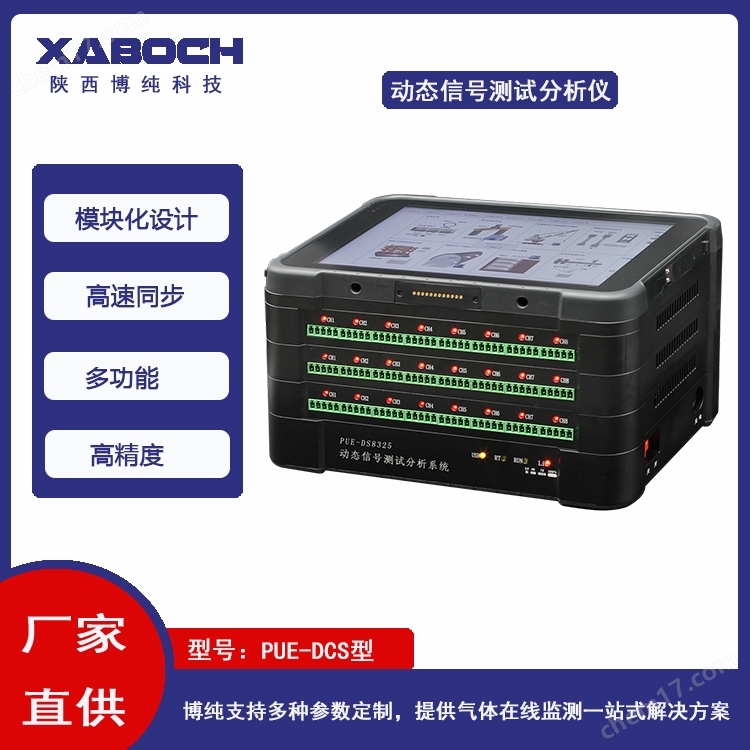

數據采集系統DS系列產品概述

      采用模塊化設計，結構緊湊，體積小巧。每塊采集板集成8個測點，每測點內置獨立的高精度120Ω(可選配350Ω)橋路電阻、每測點獨立高穩定信號放大調理電路、高性能AD轉換器。具有高的精度和強抗干擾能力。內嵌Win10測試主機，可不依賴PC進行信號測試。8寸觸摸屏，方便可靠。自帶32G硬盤，可外接64G高速TF卡，測試數據保存。數據以EXCEL或TXT或自有格式保存，軟件可以實時顯示當前值和歷史曲線。設備可選配內置鋰電池、GPRS通訊模塊、無線數傳模塊。鋰電池供電，解決測試現場無220VAC電源困惱。GPRS模塊可使千里之外實時了解測試現場采集的數據為遠程決策提供依據。無線數傳模塊通訊距離可達100m到5000m，方便不同地點多臺設備組網。儀器檢定指標達到0.2級，可滿足教學、工程和科研的需要。

數據采集系統DS系列技術參數

? 系統硬件參數

?模擬輸入通道:8～64通道（每層采集模塊8通道）

     ?A/D采樣速度:每通道獨立AD，64通道同步采樣，最高256KHz采樣率（可軟件調整）。

     ?模擬量輸入:各通道可以選擇任意輸入類型，保證互不干擾。

          應變:±3000.0με、±30000με±100000με(軟件任意設置)

          電壓：±10mV、±50mV、±100mV、±500mV、±1V、±5V、±10V。

          電流：±10mA、±20mA、±80mA、0～20mA、4～20mA等。

      溫度：熱電偶：0～1500℃

      鉑電阻：Pt100、Pt1000

          壓力：壓力傳感器、稱重傳感器。

          位移：應變式、電阻式、電感式、電渦流等類型。

      速度、加速度：壓電式、電阻式、電容式、ICP等類型。

     ?傳感器激勵電壓輸出

          應變橋壓:0～10V軟件設置輸出（可選配±10V輸出范圍），輸出精度±1mV。

          ICP 傳感器：4mA/24V恒流源。

      其他傳感器：DC5V 、DC12V 、DC24V

     ?分辨率：16位A/D采樣。

    ?系統不確定度：0.2%。

     ?自動平衡：16位D/A硬件控制以及軟件運算,達到清零，不損失測量范圍。

    ?手動平衡：軟件任意設置不平衡點，可以按照實驗要求手動設置零點值。

     ?外接傳感器盒：外接RJ45傳感器盒，最大延長設備采集距離到50米，不再需要手動測量導線電阻進行長導線補償，自動補償導線電阻帶入的誤差。

     ?內置高精度配橋電阻，范圍60 - 1000Ω（全橋、半橋），120Ω（1/4橋）。

     ?測量誤差:≤±0.2%(0.2級)。

     ?靈敏系數:0.01～9.99線性可調。

     ?輸入漂移：小于3字節／小時(預熱1小時,輸入端短路,恒溫下測量)。

     ?抗干擾性能：在強電火花(或強工頻)干擾下正常工作須有良好接地。

     ?儀器設置：所有功能全軟件操作或按鍵設置無任何調節旋鈕，不引入機械性誤差。

     ?數據存儲：USB2.0，全速實時、無間斷記錄32通道數據到電腦中。

     ?自帶主機：內嵌Win10測試主機，可不依賴PC進行信號測試。8寸觸摸屏，方便可靠。自帶32G硬盤，可外接64G高速TF卡，測試數據保存。

? 系統軟件參數

     ?采樣方式：單次采樣、定時采樣、連續采樣、觸發采樣、同步采樣。

?觸發方式：分為多種觸發方式，自由觸發、外部觸發、內部觸發。觸發類型分為高電平觸發、低電平觸發、上升沿觸發、下降沿觸發等，觸發方式多樣。

?顯示方式：所有曲線同步顯示，同時可以獨立全屏觀察任意一條曲線，曲線多參數同步實時顯示；同時可以選擇X-Y函數形式顯示曲線；同時可選擇顯示多種頻譜圖。

?數據處理：可對數據進行預處理，包含經典濾波、去直流、平滑、數據的截取、刪除、另存、壓縮、時差域、幅值域、頻率域的積分與微分、數字濾波器等各種分析計算功能。

?自動統計：各個通道的最大值、最小值、平均值、有效值、均方值、交流分量、直流分量、基頻等各種信息。

?應力計算：根據彈性模量、泊松比、可對不同類型的應變片進行應力計算，對應變的最大值和最小值進行分析。

?參數設置：軟件可設置應變片靈敏度、修正系數、標定值、材料泊松比、彈性模量，可長導線補償，自動計算應力、殘余應力等。

?補償功能：根據實際傳感器類型進行應變溫漂補償、熱電偶溫度補償、橋路非線性補償、長導線衰減補償。

?低頻重采樣：提供抽取或平均值法2種數據壓縮方式，當數據文件的長度過大時，可以進行數據壓縮，以便觀察全程數據。

?軟件濾波：包含多種濾波方式，Butterworth 濾波器、Chebyshev 濾波器、反Chebyshev 濾波器、Elliptic 濾波器、Bessel 濾波器、Median 濾波器。

?測試報告：定制生成WORD數據報表和曲線報告，方便用戶對實驗的結果存檔和打印。
